Posle dovoljno godina kampovanja i planinarenja, divljina vas nauči jednu nepobitnu zakonitost prirode: mobilni signal nestane baš onda kada vam zatreba.
Meshtastic je sistem malih LoRa radio-uređaja koji omogućava razmenu tekstualnih poruka i podataka bez mobilne mreže, Wi-Fi-ja i interneta. Ako mu dodamo bateriju, solarne panele i kućište otporno na vremenske uslove, dobijamo Meshtastic solarni čvor koji može dugo da radi na drvetu, krovu planinarskog doma ili drugoj visokoj tački.
Šta je Meshtastic?
Meshtastic je besplatan projekat otvorenog koda koji koristi male LoRa radio-module za komunikaciju na većim udaljenostima. Svaki učesnik nosi svoj Meshtastic uređaj, koji se putem Bluetootha povezuje sa telefonom. Poruku napišete u aplikaciji, telefon je prosledi radio-uređaju, a on je šalje drugim čvorovima u mreži.
Ne šaljete glasovne pozive, fotografije niti video-snimke. LoRa nije napravljen za velike količine podataka. Sistem prvenstveno služi za:
- kratke tekstualne poruke;
- deljenje lokacije, ako uređaj ili telefon ima GPS;
- podatke o stanju baterije;
- očitavanja temperature, pritiska i drugih senzora;
- kratke automatske poruke i upozorenja.
Kako funkcioniše mesh mreža?
Reč „mesh“ označava mrežu u kojoj uređaji mogu da prosleđuju poruke jedni drugima. Ako čvor A ne može direktno da dobaci do čvora C, ali između njih postoji čvor B, poruka može da putuje preko njega.
Zamislimo sledeću situaciju:
- Jedan član grupe ostaje u baznom kampu.
- Drugi se nalazi iza prve padine.
- Treći je otišao do vidikovca.
- Solarni čvor postavljen visoko iznad kampa vidi veći deo terena.
Poruka sa vidikovca može da stigne do solarnog čvora, a zatim do kampa. Visina često znači više od sirove snage predajnika. Radio-signal ne voli brda, stene, mokru šumu i duboke doline, ali sa uzvišenja može da pređe iznenađujuće veliku udaljenost.
Ipak, Meshtastic solarni čvor nije čarobni toranj. Ako između uređaja nema radio-veze niti drugih čvorova koji mogu da prenesu poruku, ona neće stići.
Šta je solarni Meshtastic čvor?
Solarni čvor je Meshtastic radio koji ostaje na jednom mestu i sam puni bateriju pomoću solarnog panela. Može da radi kao stalna tačka mreže, prenosi poruke drugih uređaja i šalje podatke o sopstvenoj bateriji.
Posebno zanimljiv je DIY Meshtastic Tree Node, uređaj sa tri mala solarna panela raspoređena oko kućišta. Ideja ima smisla: čvor okačen o granu može da se okrene zbog vetra. Ako panel postoji samo sa jedne strane, lako može da završi okrenut ka severu ili stablu. Sa tri panela, bar jedan obično dobije nešto svetlosti.
Ovakav čvor može da visi iznad kampa, ali može da se postavi i na jarbol, krov objekta ili drugu čvrstu konstrukciju. Ako imate stabilnu površinu i poznatu orijentaciju, jedan veći panel može da bude jednostavniji i efikasniji od tri mala.
Kome ovakav uređaj može da koristi?
Planinarima i kamperima
Svaki član ili manja grupa nosi prenosivi čvor, dok solarni uređaj ostaje iznad baznog kampa. Tako možete da javite da kasnite, da ste promenili rutu ili da vam treba pomoć.
Meshtastic se lepo dopunjuje sa GPS uređajima i satovima. Ako birate opremu za navigaciju i praćenje aktivnosti, pogledajte i tekst o Garmin sportskim satovima. Ipak, ni GPS sat ni Meshtastic ne zamenjuju papirnu kartu, kompas i dobro pripremljenu rutu.
Organizatorima kampova i događaja
Na velikom kampu, izviđačkom skupu ili događaju u prirodi mobilna mreža može da bude slaba ili preopterećena. Meshtastic omogućava članovima organizacionog tima da razmenjuju kratke poruke bez dodatne infrastrukture.
Vlasnicima udaljenih imanja
Na vikendici, salašu, pčelinjaku ili udaljenom objektu solarni čvor može da prenosi podatke sa senzora. To mogu biti temperatura, vlažnost, nivo vode ili stanje baterije. Za slanje podataka na internet potreban je bar jedan čvor koji ima pristup internetu, ali lokalna mesh mreža može da radi i potpuno samostalno.
Volonterima i ekipama na terenu
Sistem može da pomogne pri koordinaciji volontera, istraživača i terenskih ekipa. Ipak, nije sertifikovan uređaj za spasavanje. Za ozbiljne ekspedicije i solo kretanje treba nositi satelitski komunikator ili lični lokator, gde je takva zaštita potrebna.
Koliki domet možemo da očekujemo?
Ne postoji jedan pošten odgovor. Domet zavisi od:
- visine antene;
- terena;
- gustine i vlažnosti šume;
- kvaliteta antene;
- frekvencije;
- položaja uređaja na telu ili rancu;
- radio-preset postavke;
- broja drugih čvorova u mreži.
Na otvorenom prostoru i između dve visoke tačke signal može da pređe desetine kilometara. U gustoj šumi ili iza kamenog grebena domet može da padne na svega nekoliko kilometara, ponekad i manje.
Iz kamperskog ugla, ne bih planirao rutu na osnovu reklamiranog maksimalnog dometa. Napravio bih probu na stvarnom terenu. Jedan član ostaje u kampu, drugi se udaljava poznatom stazom, a komunikacija se proverava na nekoliko unapred označenih tačaka.
Pre kupovine: Za Srbiju birajte 868 MHz
Originalni projekat pominje antenu od 915 MHz i američku frekvenciju od 906,875 MHz. To nije odgovarajuća postavka za Srbiju.
Prema Meshtastic tabeli regiona, za Srbiju se koriste postavke EU_868 ili EU_433. Za ovaj projekat najpraktičniji izbor predstavlja EU_868, koji Meshtastic koristi u opsegu oko 869,4–869,65 MHz.
Zato treba kupiti:
- LoRa modul koji podržava opseg od 868 MHz;
- antenu podešenu za 868 MHz;
- odgovarajući SMA priključak i kabl;
- legalno usklađen uređaj i konfiguraciju.
U aplikaciji obavezno izaberite EU_868. Postavka regiona nije samo formalnost. Ona određuje frekvenciju, dozvoljenu snagu i ograničenje vremena emitovanja. Aktuelne domaće propise možete proveriti u RATEL-ovom odeljku za radiofrekvencijski spektar i uređaje kratkog dometa.
Koji delovi su potrebni?
LoRa ploča
Najbolji izbor za solarni uređaj jeste ploča sa nRF52840 mikrokontrolerom i SX1262 LoRa čipom. nRF52840 troši znatno manje energije od tipičnih ESP32 ploča, što mnogo znači tokom oblačnih zimskih dana.
Pogodni izbori uključuju:
- Seeed XIAO nRF52840 sa Wio-SX1262 modulom za 868 MHz;
- RAK4631 sa RAK19007 baznom pločom;
- drugi Meshtastic-kompatibilni nRF52/SX1262 uređaj.
RAK19007 već ima priključke za jednoćelijsku litijumsku bateriju i solarni panel. Prema zvaničnoj dokumentaciji, solarni ulaz očekuje odgovarajući panel od oko 5 V, uz strogo ograničenje ulaznog napona. Zato nikada ne treba nasumično priključiti panel bez provere specifikacija i napona praznog hoda.
Heltec i slične ESP32 ploče takođe mogu da rade, ali obično zahtevaju veći panel i bateriju.
Antena
Potrebna je antena za 868 MHz, po mogućnosti sa spoljnim SMA priključkom. Antena treba da stoji uspravno i što dalje od baterije, metalnih delova, kablova i solarnih panela.
Nikada ne uključujte LoRa predajnik bez povezane antene. Time možete da oštetite izlazni radio-stepen.
Baterija
Za ovakav projekat najčešće se koristi zaštićena 18650 ćelija kapaciteta od oko 3.000 do 3.500 mAh. Kupite originalnu ćeliju poznatog proizvođača i koristite držač ili bateriju sa fabrički zavarenim kontaktima. Nemojte direktno lemiti žice na golu ćeliju.
Zanimljiv pogled na tehnologije koje bi jednog dana mogle da zamene deo litijumskih baterija možete pronaći u tekstu o natrijum-jonskoj eksternoj bateriji.
Ako uređaj treba da radi zimi, kontroler mora da spreči punjenje litijumske ćelije ispod temperature koju proizvođač dozvoljava. Kod mnogih standardnih Li-ion ćelija punjenje ispod 0 °C nije bezbedno.
Kontroler punjenja
Solarni panel ne treba povezati direktno sa baterijom. Potreban je kontroler namenjen jednoj Li-ion ćeliji, sa odgovarajućim solarnim ulazom, zaštitom baterije i mogućnošću da istovremeno napaja uređaj i puni ćeliju.
Originalni projekat koristi mali kontroler sa simuliranim MPPT režimom. Za uređaj koji treba mesecima da ostane napolju izabrao bih provereni solarni kontroler sa „power-path“ funkcijom. Klasična gola TP4056 pločica može da radi u jednostavnim projektima, ali nije idealno rešenje za promenljivo osvetljenje, niske temperature i stalnog potrošača.
Solarni paneli
Za cilindrično kućište mogu da se koriste tri ista panela od 5 V, povezana paralelno. Paralelna veza zadržava približno isti napon, a povećava dostupnu struju.
Kao početna vrednost, ukupna nominalna snaga od oko 3 do 6 W predstavlja razuman izbor za štedljiv nRF52 čvor. To nije garancija. Stvarna potrebna snaga zavisi od potrošnje, godišnjeg doba, senke i položaja panela.
Više o širem značaju solarnih panela, baterija i drugih zelenih rešenja možete pročitati u članku kako tehnologija pomaže u borbi protiv klimatskih promena.
Kućište i sitan materijal
Potrebni su još:
- IP65 ili IP67 elektro-kutija, ili 3D štampano kućište;
- PETG ili ASA filament ako štampate kućište;
- membranski ventil za izjednačavanje pritiska;
- neutralni silikonski zaptivač;
- uvodnice za kablove;
- SMA produžni kabl;
- termo-bužiri;
- kvalitetne žice i konektori;
- držač baterije;
- dvostrana 3M traka ili plastični nosači;
- nerđajući šrafovi;
- konopac, karabiner i sigurnosna vezica.
PLA nije najbolji izbor za dug boravak napolju. Na suncu može da omekša, a vremenom postaje krt. Svetlo kućište od PETG-a ili ASA materijala bolje podnosi sunce i visoke temperature.
Kako napraviti Meshtastic solarni čvor
1. Prvo testirajte radio na stolu
Povežite antenu, zatim priključite ploču na računar kvalitetnim USB kablom. Nemojte odmah ugurati sve u kućište. Mnogo je lakše rešiti problem dok su priključci dostupni.
Proverite da li telefon vidi uređaj preko Bluetootha i pošaljite nekoliko poruka drugom Meshtastic čvoru.
2. Instalirajte Meshtastic firmware
Za većinu ESP32 uređaja najlakše je koristiti Meshtastic Web Flasher u Chromeu ili Edgeu. nRF52 uređaji često podržavaju jednostavno kopiranje odgovarajućeg UF2 firmware fajla na virtuelni USB disk.
Posle instalacije povežite uređaj sa Meshtastic aplikacijom za Android ili iOS.
3. Podesite mrežu
Za čvor u Srbiji podesite:
- Region: EU_868;
- Modem preset: LongFast za početak;
- Device role: CLIENT;
- Node name: kratko i prepoznatljivo ime;
- Channel: isti kanal i ključ kao na ostalim uređajima;
- Position: fiksna lokacija, ako želite da se prikazuje;
- GPS: isključen ako je uređaj stacionaran;
- Wi-Fi i ekran: isključeni ako nisu potrebni;
- Telemetry: uključeno očitavanje baterije.
Ne birajte odmah uloge ROUTER ili REPEATER. Običan CLIENT čvor već prosleđuje odgovarajuće poruke. Meshtastic upozorava da previše rutera i repetitora može da poveća sudare paketa i čak smanji pouzdanost mreže.
4. Izmerite potrošnju
Pre izbora panela izmerite prosečnu potrošnju tokom najmanje 24 sata. Uređaj ne troši isto dok sluša i dok šalje poruku, pa trenutno očitavanje multimetra nije dovoljno.
Osnovna računica izgleda ovako:
prosečna struja u mA × 24 = dnevna potrošnja u mAh
Ako čvor prosečno troši 10 mA, potrošiće oko 240 mAh dnevno. Ako iz baterije od 3.500 mAh bezbedno koristimo oko 2.500 mAh, dobijamo približno deset dana rada bez dopunjavanja.
Panel treba da nadoknadi dnevnu potrošnju čak i kada vreme nije idealno. Ostavite bar dvostruku rezervu, a za zimski rad i više.
5. Postavite solarne panele
Kod kućišta sa tri strane panele postavite tako da gledaju u različitim pravcima. Provucite žice kroz male otvore i svaki prolaz zaptijte sa unutrašnje i spoljne strane.
Povežite sve pozitivne vodove zajedno, a zatim sve negativne. Pre priključivanja kontrolera proverite polaritet i napon multimetrom. JST konektori sa jeftinih modula ponekad imaju obrnut raspored crvene i crne žice, pa se ne oslanjajte samo na boje.
6. Povežite napajanje
Redosled treba da bude:
solarni paneli → solarni kontroler → baterija i Meshtastic ploča
Pratite šemu proizvođača konkretnog kontrolera. Ne postoji univerzalan raspored priključaka. Pre povezivanja baterije još jednom proverite polaritet.
Postavite osigurač ili resetabilnu zaštitu ako to kontroler i baterija već nemaju.

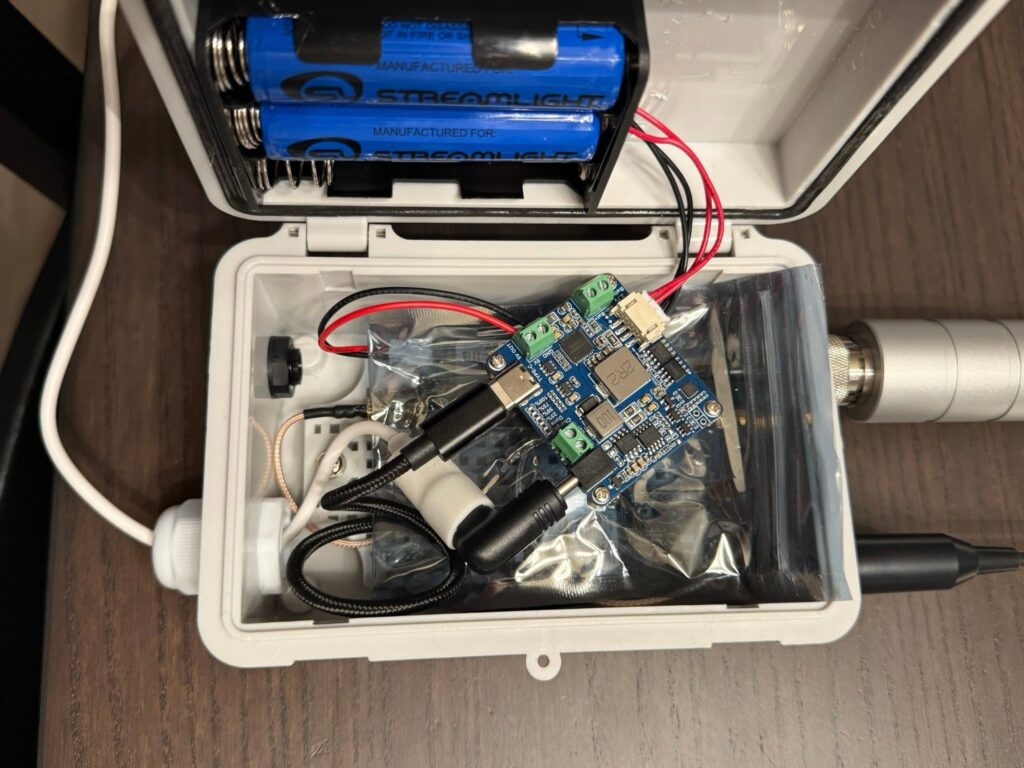

7. Složite komponente u kućište
Kontroler, ploču i držač baterije pričvrstite tako da ne udaraju jedni o druge kada vetar pomera čvor. Ostavite malo prostora između delova zbog hlađenja i pristupa konektorima.
Antenski priključak i membranski ventil postavite sa donje strane. Tako kiša teže ulazi kroz otvore, a kabl može da napravi petlju sa koje voda kaplje pre nego što stigne do kućišta.
8. Zaštitite uređaj od vlage
Vodootporno ne znači da kućište mora da bude hermetički zatvoreno. Vazduh se pri zagrevanju i hlađenju širi i skuplja. Bez ventilacione membrane, promena pritiska može da povuče vlagu kroz zaptivke. Zatim se kondenzacija pojavi iznutra, baš tamo gde je najmanje želite.
Pre ugradnje elektronike testirajte prazno kućište papirom ili maramicom. Izložite ga kiši ili kontrolisanom prskanju, zatim proverite da li se unutrašnjost ovlažila.
9. Napravite probni rad
Ostavite završen čvor napolju najmanje nekoliko dana, ali na mestu koje lako možete da dohvatite. Pratite:
- napon i procenat baterije;
- punjenje tokom oblačnog dana;
- rad tokom noći;
- temperaturu unutar kućišta;
- prijem i prosleđivanje poruka;
- pojavu kondenzacije;
- kvalitet radio-veze.
Tek kada prođe ovaj test, ima smisla podići ga nekoliko metara iznad zemlje.
Gde i kako postaviti čvor?
Birajte tačku sa što boljim pogledom prema području koje želite da pokrijete. Vrh brda, čistina, jarbol ili rub šume često će dati bolje rezultate od duboke krošnje.
Ako ga postavljate na drvo:
- tražite dozvolu vlasnika zemljišta ili upravljača područja;
- ne zabijajte eksere i šrafove u stablo;
- koristite široku traku ili konopac koji ne oštećuje koru;
- postavite dve nezavisne vezice;
- sprečite slobodno okretanje na vetru;
- ne ostavljajte uređaj kao elektronski otpad;
- zapišite tačnu lokaciju i plan pregleda.
Tri panela pomažu kada se kućište okrene, ali ne mogu da poprave duboku senku. Ako iznad uređaja postoji gusta krošnja, solarni prinos može biti veoma slab čak i usred leta.
Najčešće greške
Pogrešna antena
Antena od 915 MHz možda fizički odgovara SMA priključku, ali nije pravi izbor za EU_868. Loše prilagođena antena smanjuje domet i može da optereti predajnik.
Prevelika potrošnja
ESP32 ploča sa uključenim ekranom, Wi-Fi-jem, GPS-om i stalnim Bluetoothom može da potroši više energije nego što mali panel proizvede. Za fiksni čvor isključite sve što ne koristite.
Pogrešan polaritet
Ne verujte bojama JST žica. Multimetar je jeftiniji od nove ploče i mnogo je manje dramatičan.
Premali panel
Sistem može lepo da radi tokom sunčanog vikenda, a zatim da se ugasi posle tri oblačna dana. Solarno napajanje se dimenzioniše prema najgorim realnim uslovima, a ne prema savršenom julskom podnevu.
Loš položaj antene
Antena unutar kutije, pritisnuta uz bateriju ili metalni nosač, neće pružiti dobar rezultat. Postavite je spolja, vertikalno i dalje od provodnih predmeta.
Uloga REPEATER bez potrebe
Više repetitora ne znači automatski bolju mrežu. U gustoj mreži mogu da naprave nepotrebnu gužvu. Počnite sa ulogom CLIENT i menjajte je samo ako dobro razumete topologiju mreže.
Može li Meshtastic da zameni satelitski komunikator?
Ne. Meshtastic zavisi od vaših uređaja, položaja i drugih dostupnih čvorova. Ako se prenosivi radio pokvari, ako nema čvora u dometu ili ako se nađete iza planinskog masiva, poruka možda neće otići nikuda.
Zato ga posmatram kao odličan dodatak opremi, a ne kao jedino sredstvo za hitnu komunikaciju. Na lakšem porodičnom kampovanju može znatno da olakša dogovor. Na ozbiljnoj ekspediciji treba ga kombinovati sa klasičnim navigacionim sredstvima, planom povratka i odgovarajućim uređajem za poziv u pomoć.
Da li vredi napraviti Meshtastic solarni čvor?
Ako često kampujete sa većom grupom, organizujete događaje u prirodi ili želite da eksperimentišete sa radio-komunikacijom i senzorima, ovaj projekat zaista ima smisla. Nije preskup, ne zahteva mobilnu pretplatu i može da se prilagodi gotovo svakom terenu.
Najvažniji deo projekta nije 3D štampano kućište niti broj solarnih panela. To su dobro izabrana lokacija, mala potrošnja, pravilna antena i temeljno testiranje. Na planini se brzo vidi razlika između uređaja koji radi na stolu i uređaja kojem možete da verujete posle tri noći kiše.
Meshtastic solarni čvor neće pretvoriti celu planinu u zonu sa signalom. Može, međutim, da napravi mali i veoma koristan komunikacioni most tamo gde mobilni telefon postaje samo fotoaparat, GPS mapa i prilično skupa baterijska lampa.
Kako ga napraviti u Srbiji?
Gotovo sve delove moguće je kupiti u Srbiji. Najjednostavnija potpuno lokalna varijanta koristi ESP32S3, dok je štedljiviji nRF52840 bolji za trajni solarni čvor, ali komplet sa odgovarajućim LoRa adapterom nisam pronašao kod domaćih prodavaca.
Spisak delova za potpuno lokalnu varijantu
| Deo | Kol. | Predlog i cena | Napomena |
| Meshtastic pločica i LoRa radio | 1 | Wio-SX1262 sa XIAO ESP32S3 – Malina314 — oko 1.590 RSD | Već flešovan Meshtastic; u kompletu su LoRa i Wi‑Fi antena |
| Solarni kontroler/punjač | 1 | Solar Power Manager D, MPPT, 6–24 V – Malina314 — oko 1.390 RSD | Ima zaštitu baterija, držač za tri 18650 ćelije i stabilisan izlaz 5 V/3 A |
| Solarni panel | 1 | Monokristalni panel 6 V/5 W – Malina314 — oko 1.390 RSD | Dobar osnovni izbor i odgovara navedenom kontroleru |
| Jači panel, opciono | 1 | Solarni panel 6 V/6 W – MikroPrinc — oko 1.980 RSD | Bolji ako će čvor raditi zimi ili u delimičnoj senci |
| Li-ion ćelije | 3 | LG MJ1 18650, 3500 mAh – Malina314 — oko 590 RSD/kom. | Kupiti tri nove, potpuno iste ćelije; ne mešati stare i nove |
| Spoljna LoRa antena | 1 | LoRa 868 MHz, 2 dBi, SMA – Malina314 — oko 149 RSD | Preporučena za EU868 Meshtastic mrežu |
| Antenski pigtail | 1 | IPEX1/U.FL na SMA female, 15 cm – Malina314 — oko 99 RSD | Omogućava da SMA priključak izvedeš kroz zid kutije |
| Vodootporno kućište | 1 | ABS kutije IP67, uključujući 200×150×85 mm – Minor — oko 1.137 RSD | Ova veličina ostavlja dovoljno prostora za kontroler, tri baterije i kablove |
| Kompaktna kutija | 1 | ABS 150×110×70 mm IP65 – Matejić — oko 400 RSD | Jeftinija, ali raspored komponenti biće prilično tesan |
| Kablovska uvodnica | 1–2 | PG7, IP68, za kabl 3,5–6 mm – Minor — oko 23 RSD | Za kabl panela; otvor postaviti na donju stranu kutije |
| Neutralni silikon | 1 | Soudal neutralni silikon – Okov — oko 499 RSD | Za SMA priključak i prodore kroz kutiju; ne koristiti kiseli silikon oko elektronike |
| Silika-gel | 1–2 kesice | Silika-gel kesice od 5 g – Galenika Magmasil | Smanjuju kondenzaciju, ali nisu zamena za dobro zaptivanje |
| USB kabl za napajanje | 1 | USB kablovi | Izabrati kabl od izlaza kontrolera do USB-C ulaza XIAO pločice |
| Termobužir | nekoliko komada | Termoskupljajući bužiri – MikroPrinc | Za izolaciju spojeva |
| Plastični odstojnici | 4–8 | Plastični odstojnici – MikroPrinc | Elektronika ne treba da leži direktno na dnu kutije |
| UV vezice/trake | po potrebi | Vezice – MikroPrinc | Za kablove; za živo drvo ipak koristiti široke tekstilne trake |
Za montažu će još biti potrebni nosač solarnog panela, šrafovi od nerđajućeg čelika i široke UV-otporne trake. Njihovu veličinu treba izabrati prema stablu ili stubu na koji se uređaj montira.
